Caratteristiche Tecniche
Parte integrante del progetto dell’L-505uXII è l’originale circuito di retroazione dell’amplificazione ODNF di LUXMAN, caratterizzato da un’elevata velocità di rotazione primaria, una larghezza di banda ultra ampia e un basso livello di distorsione, ottenuto restituendo solo le componenti distorte dell’audio dal circuito di uscita dell’amplificatore. L’L-505uXII è dotato del più recente circuito ODNF versione 4.0, che garantisce una precisione nettamente superiore nel rilevamento della distorsione grazie al primo stadio in parallelo e al circuito di amplificazione del secondo stadio Darlington, nonché al circuito di rilevamento degli errori del primo stadio in parallelo. Grazie all’impedenza più bassa e al rapporto S/N più elevato, l’L-505uXII consente di riprodurre con precisione anche i segnali audio più delicati e di ottenere una gamma completa di espressioni musicali dinamiche. Lo stadio di uscita, con la sua struttura push-pull parallela, garantisce una potenza sufficiente a 100W+100W(8Ω) e 150W+150W(4Ω).

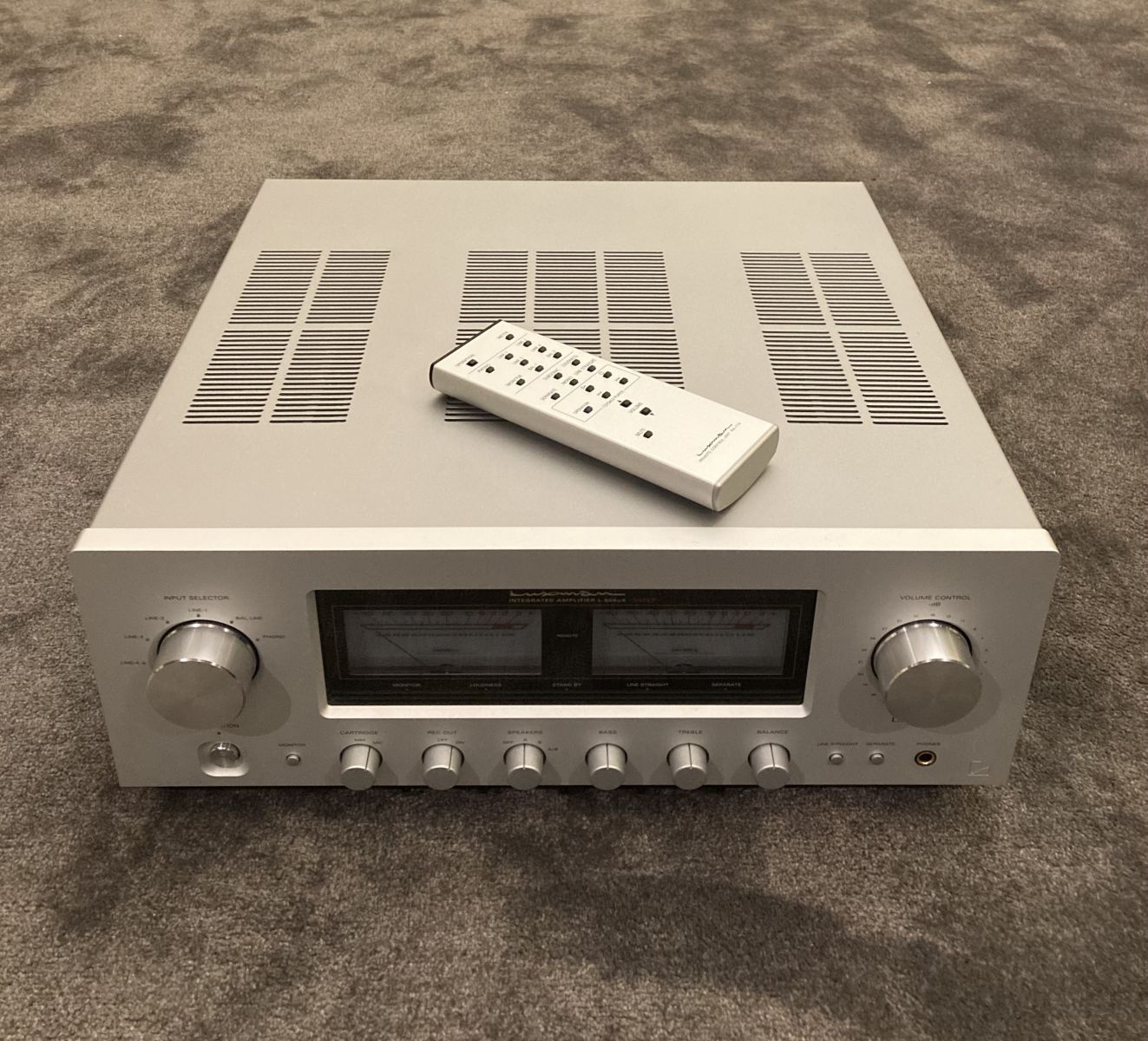

Il LECUA (Luxman Electronically Controlled Ultimate Attenuator) è il cuore della sezione di preamplificazione e della funzione di regolazione del volume sonoro dell’L-505uXII. Il progetto dell’L-505uXII utilizza anche un circuito a stato solido (IC) per ottenere una significativa riduzione delle dimensioni. LECUA offre un meccanismo di controllo del livello ideale che consente una regolazione del volume fluida e fine su 88 passi, riducendo al minimo il deterioramento del segnale audio. Inoltre, la regolazione del bilanciamento a destra e a sinistra è integrata nelle funzioni di controllo dell’attenuatore. La capacità multifunzionale di LECUA garantisce la precisione sull’intera gamma del controllo del volume, eliminando al contempo qualsiasi deterioramento della qualità del suono. Il volume può essere regolato anche con il telecomando, ma quando si regola il volume manualmente, il design tattile e il movimento graduale del comando stesso consentono una regolazione intuitiva del livello di attenuazione.
L’L-505uXII è dotato di un nuovo circuito buffer discreto nello stadio di uscita del circuito di preamplificazione, equivalente al tipo utilizzato nel nostro amplificatore separato di fascia alta C-900u. Lo stadio di uscita del preamplificatore è in grado di pilotare il segnale con una maggiore capacità di alimentazione di corrente. La chiarezza del segnale audio è protetta e, allo stesso tempo, la forza motrice fornita allo stadio di amplificazione di potenza è notevolmente aumentata. La potenza e la capacità di riproduzione dell’L-505uXII consentono di ottenere una sensibilità di scala straordinaria e una nitidezza all’avvio che non può essere raggiunta dai preamplificatori convenzionali.
L’alimentazione dell’L-505uXII è costituita da un trasformatore di alimentazione a nucleo EI, altamente regolato, con quattro condensatori di blocco da 10.000μF di grande capacità che creano un’alimentazione altamente stabile. Ciò garantisce un’alimentazione istantanea, costante e stabile.
I relè per diffusori di grande capacità e bassa resistenza sono collegati in parallelo per consentire una trasmissione senza perdite della potente forza motrice generata dal circuito di uscita su larga scala. Inoltre, il fattore di smorzamento è stato migliorato da 180 a 210 abbassando l’impedenza dello schema di cablaggio.
