Amplificazione

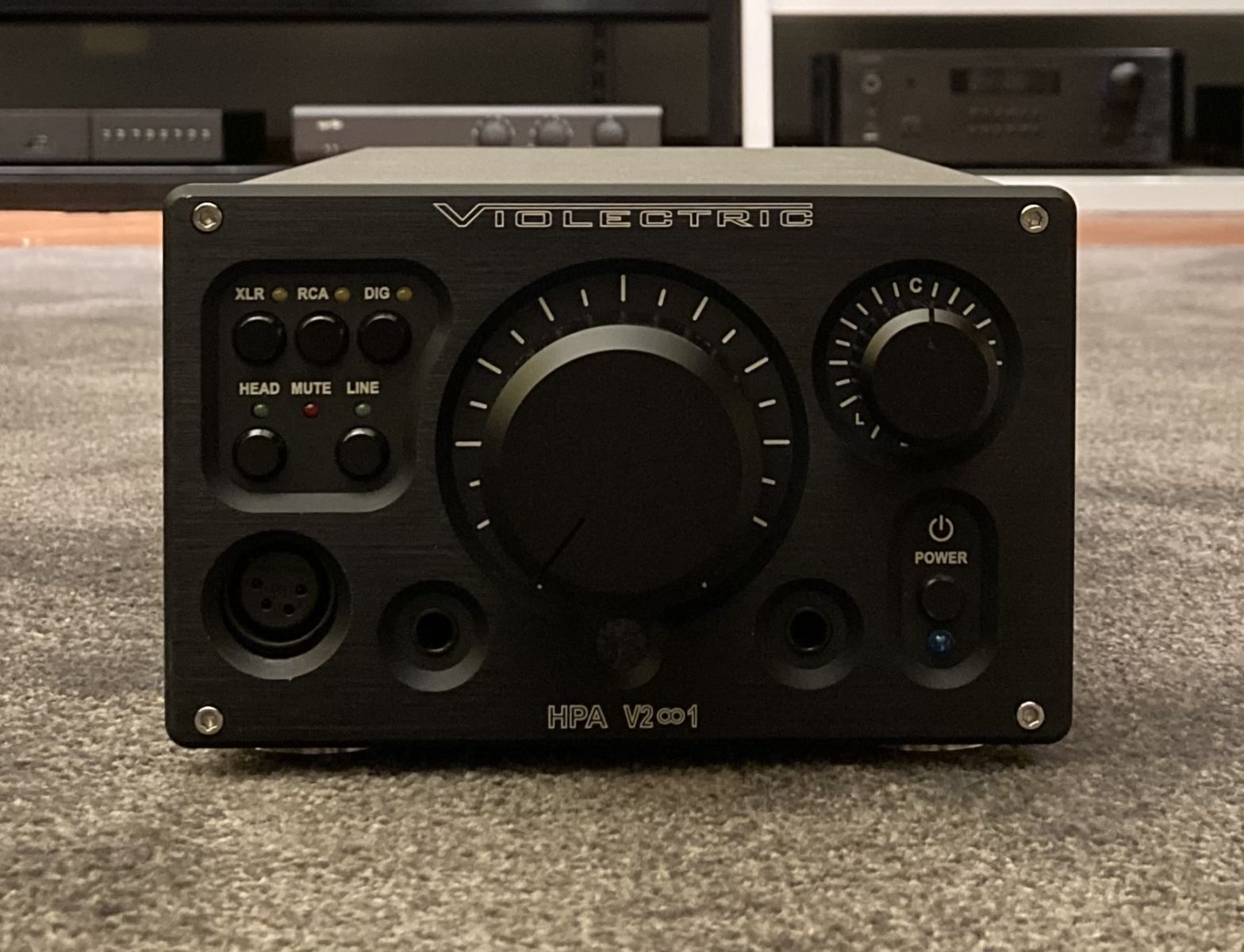

VIOLECTRIC HPA V281

Caratteristiche:
- Ingressi bilanciati tramite connettori Neutrik XLR placcati oro
- Ingressi sbilanciati tramite connettori RCA placcati oro
- Uscite bilanciate tramite connettori Neutrik XLR placcati oro
- Uscite sbilanciate tramite connettori RCA placcati oro
- Uscite di linea selezionabili come fisse o variabili
- predisposto per scheda opzionale 6 ingressi digitali 24 Bit / 96 o 192
kHz
- Gestione degli ingressi ( XLR, RCA, o digitale) tramite tasti
selezionabili sul frontale.
- PRE-GAIN = Guadagno variabile tramite selettore a 5 posizioni
- Progetto a canali indipendenti
- Accoppiamento conduttivo (selezionabile)
- Controllo di volume ad alta qualità ALPS RK27 ( c.d. Alps Blue) di tipo
non motorizzato o vedi opzioni upgrade
- Controllo di bilanciamento ad alta qualità ALPS RK27 ( c.d. Alps Blue)
- Op-Amp ad alta qualità sul percorso del segnale
- Condensatori MKP ad alta qualità sul percorso del segnale
- Resistenze a film metallico 0.1% e 1% di tolleranza sull'intero circuito
- Progetto di amplificazione a discreti con 16 transistor per canale
- 4 amplificazioni per un funzionamento "bilanciato vero" dell'uscita
cuffia.
- 2 connettori Jack cuffia Neutrik placcati argento
- 1 connettore uscita cuffia XLR 4-pin Neutrik placcato oro
- Attivazione uscite cuffia basate su Relé e accensione apparecchio
ritardata
- Gestione delle uscite ( Per cuffie, di linea, funzione "mute" generale)
tramite tasti selezionabili sul frontale
- 2 trasformatore toroidali di grandi dimensioni (15 + 25 W)
- Elevata capacità dei condensatori di filtraggio sull'alimentazione
(36.000 uF)
- Massa flottante selezionabile
- Robusto contenitore in alluminio con rivestimento in Nextel
- Spesso pannello frontale in alluminio tagliato al laser

Dati tecnici
Tutte le misure sono RMS non pesate, 20 Hz - 20 kHz, Pre-Gain settato
a 0 dB
Ingressi: 2 x connettori XLR bilanciati femmina / 2 x RCA femmina
sbilanciati / 1 x Digitale ( opzionale)
Voltaggio Max ingresso: + 21 dBu
Impedenza di ingresso: 10 kohm
Uscite di linea: 2 x XLR maschio bilanciati / 2 x RCA femmina
sbilanciati
Canali di amplificazione: 2 (Stereo)
Livello ingresso nominale: + 6 dBu
Guadagno amplificatore: +8 dB sbil. / 14 dB bil.
... con PRE-GAIN: -12 / -6 / 0 / +6 / +12 dB
Risposta in frequenza: 5 Hz ... 70 kHz (-0,5 dB) / 3 Hz … 200 kHz (-3
dB)
Impedenza di uscita: 0,1 Ohm sbil. / < 0.2 Ohm bil.
Fattore di smorzamento (Carico 50 Ohm): 500 sbil. / 250 bil.
Gamma dinamica: > 129 dB (Pesato-A)
Rumore: < -95 dBu (Pesato-A)
THD+N (1kHz/2x10V/100R = 1W) < -102 dB / < 0,00079 %
THD+N (1kHz/2x4V/32R = 0,5W) < -100 dB / < 0.001 %
Crosstalk: -105 dB (1 kHz) / -103 dB (15 kHz)
Uscite per cuffia: 1 x XLR 4-pin / 2 x jack 6.3mm
Max livello di uscita (1kHz / 0,1% THD+N):
> 40,2 V.eff su 600 ohm = 2700 mW
> 23,7 V.eff su 100 ohm = 5600 mW
> 14,5 V.eff su 50 ohm = 4200 mW
> 9,5 V.eff su 32 ohm = 2800 mW
> 4,9 V.eff su 16 ohm = 1500 mW
Alimentazione: 230 / 115 V AC 10 VA
Dimensioni: 170 x 112 x 320 mm (W x H x D)

EXPOSURE XM HP

Caratteristiche
Trasformatore toroidale su misura
Alta qualità tutta in alluminio e pannello frontale estruso
Resistori e condensatori di alta qualità utilizzati nel percorso del segnale
Tutto lo stadio di uscita audio discreto con elevata capacità di guida per cuffie a bassa impedenza
2 paia di jack da 6,35 mm e 2 paia di prese XLR che consentono di utilizzare 2 paia di cuffie contemporaneamente
Spostamento del fono del magnete e due ingressi di livello di linea
Due coassiali (bnc) e due ingressi ottici e un ingresso USB di classe 2 con DSD
Uscita pre-amplificata separata
Telecomando
Disponibile in nero o titanio
specificazioni
Ingressi analogici

Uscita preamplificatore (sensibilità ingresso / impedenza / S / N):

Ingresso AUX / PH MM: 2,5mV @ 1KHz, 47K ohm S / N> 73dB
Risposta in frequenza: +/- 0,5 dB 50 Hz-20 KHz. Passa alto passa -1,5 dB a 20 Hz
Linea di ingresso AUX 2 e AUX 3: 350mV @ 1KHz> Guadagno di uscita 14K ohm x3.75, + 11.5dB
Distorsione armonica totale: <0,005% a 1KHz: uscita RMS a 1,3 V Risposta in frequenza: 20 Hz - 20 KHz +/- 0,5 dB Rapporto segnale-rumore ref 1,3 V Uscita RMS: 1KHz> 92dB
Channel Separation @ 20KHz:> 60dB
Ingressi digitali

Ingressi SPDIF BNC coassiale e ottico: 32 – 192 KHz @ 16-24 bit
Distorsione armonica totale: <0,005% a 1 KHz a 1,3 V di uscita RMS Rapporto segnale-rumore ref 1,3 V Uscita RMS: 1KHz:> 98dB
Ingresso USB: PCM lineare 44K1 – 192KHz @ 16-24 bit DSD x64 (DoP) Trasferimento asincrono dall’host
Uscita cuffie

Impedenza di uscita: <5 ohm Livello massimo in carico a 33 ohm: @ 1KHz e 0,01% THD: 7V RMS (1,5W) Distorsione armonica totale: @ 2 V in uscita, 1 KHz: <0,003% (120 mW) Livello massimo in 330 ohm: @ 1KHz e 0,01% THD: 7,5 V RMS (170 mW) Distorsione armonica totale: @ 2 V in uscita, 1 KHz: <0,003% (12 mW) Impedenza di carico totale tutte le uscite: minimo 16 ohm Specifiche generali Alimentazione di rete: 110 / 120V o 220 / 240V @ 50 / 60Hz (impostazione di fabbrica) Consumo di energia: <15W Dimensioni (LxAxP): 218 mm x 89 mm x 363 mm (pomello inc) Peso netto (non imballato): 4 kg Peso lordo (imballato): 5 kg

MOON 230 HD

Caratteristiche progettuali

Un ingresso RCA asimmetrico sul pannello posteriore e un ingresso jack asimmetrico da 1/8″ sul pannello frontale.
Un’uscita cuffie con connessione jack TRS da ¼”, oltre a coppie di uscite stereo RCA asimmetrico con livello d’uscita sia fisso che variabile.
Convertitore DA completamente asincrono, con quattro (4) ingressi digitali (S/PDIF x 2, TosLink x 1 e USB x 1) per accogliere virtualmente ogni tipo di sorgente digitale; supporto formati DSD64, DSD128 e DSD256 (solo ingresso USB); supporto formato PCM fino a 24-bit/192kHz (tutti gli ingressi) e 32-bit/384kHz (solo ingresso USB).
Amplificatore analogico puro con circuito a transconduttanza.
Un alimentatore sovradimensionato che impiega un trasformatore toroidale in combinazione con 8 stadi di regolazione della tensione DC.
